HOMMEL霍梅爾表面粗糙度測量儀W10測量應用詳解
發布時間：2020.05.22 閱讀量：2953
HOMMEL霍梅爾表面粗糙度測量儀W10是業納工業測量的創新產品，它是一款適用于惡劣的生產環境中，具有高品質的表面粗糙度儀。它的測量應用比較廣泛而且很靈活，下面就來詳細看看霍梅爾表面粗糙度測量儀W10在各種場景中的測量應用。
1、在平整的平面上測量
如果工件能為直線進給裝置提供足夠的放置空間，可使用支腳直接將直線進給裝置置于工件上。如果工件擁有一個斷裂面，首先要確保直線進給裝置的所有三個支腳都位于測量面上，必要時移除支腳，并在不使用支腳的情況下僅借助支撐棱柱將直線進給裝置置于工件上。
如果工件不能為直線進給裝置提供足夠的放置空間，就需要將進給裝置安裝至高度可調的測量支架上。首先固定住W20的適配器套件，使用搖轉桿（1）鎖住轉子的擺動單元，額外通過擰緊止動螺栓（2）防止轉子滑動。再將直線進給裝置固定在適配板上，將夾緊螺栓（3）穿過適配板并擰入定位孔中，然后擰緊。
2、在圓柱形工件上測量
測量圓柱形工件時，建議與一個高度可調的測量支架貨W20測量工位一起使用直線進給裝置。在圓柱形工件上測量時不使用支架。如果工件能為直線進給裝置提供足夠的放置空間，則可直接將進給裝置置于工件上，必要時使用V型導軌支撐工件；如果工件不能為直線進給裝置提供足夠的放置空間，就要借助高度可調的測量支架可將直線進給裝置降低至工件上。
3、冒頭測量
冒頭測量要特別注意：并非所有的探頭都適合冒頭測量，很有可能會損壞探頭！
測量具又相應長度和直徑的圓柱形工件時不使用支腳；
位置固定的工件或外徑非常大的圓柱形工件，可用手將直線進給裝置固定在需要測量的表面。
外徑≥60mm的圓柱形工件：需要考慮工件的重量，從而確保高度可調的測量支架的安全使用壽命；將直線進給裝置的上部朝下孤星在高度可調的測量支架上。
4、內孔測量
廣州法柯檢測設備有限公司是德國業納Jenoptik集團霍梅爾Hommel工業測量儀器國內授權一級代理商、華南地區戰略合作伙伴。
德國業納Jenoptik集團，其前身是東德國知名光學公司卡爾蔡司公司，東德國與西德國合并后，政府令其更名，于1991年確名業納Jenoptik公司。
德國業納Jenoptik集團工業測量儀器主要有德國霍梅爾HOMMEL高精度幾何計量儀器（表面粗糙度儀、輪廓測量儀、圓度/圓柱度測量儀等）、德國業納Jenoptik軸類件光學測量系統、德國OTTO 光學3D掃描測量系統等 品牌及產品線。
德國業納Jenoptik集團每年生產各類測量儀和測量機兩千多臺套，全球及國內的戴姆勒奔馳汽車、寶馬汽車、大眾汽車、通用汽車、福特汽車、PSA集團、雷諾汽車、東風汽車、長安汽車、吉利汽車、奇瑞汽車、菲亞特克萊斯勒汽車、長城汽車、上汽集團等幾乎所有汽車品牌的動力總成均有采用德國業納Jenoptik（霍梅爾HOMMEL）公司生產的在線、離線或計量室的檢測設備。
1、在平整的平面上測量
如果工件能為直線進給裝置提供足夠的放置空間，可使用支腳直接將直線進給裝置置于工件上。如果工件擁有一個斷裂面，首先要確保直線進給裝置的所有三個支腳都位于測量面上，必要時移除支腳，并在不使用支腳的情況下僅借助支撐棱柱將直線進給裝置置于工件上。

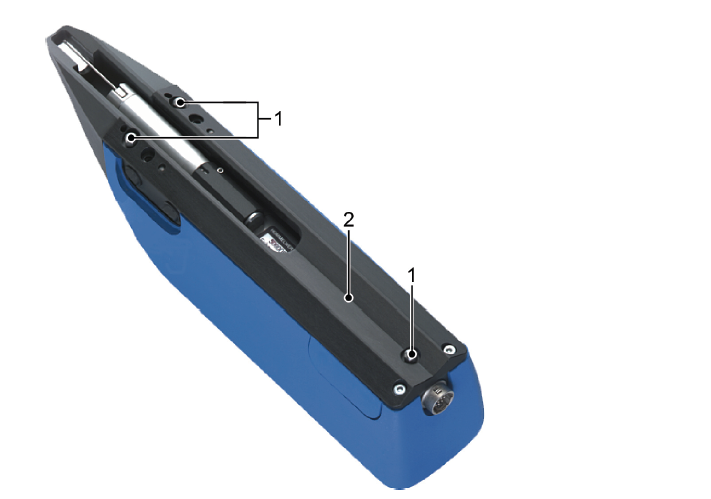

直線進給裝置上的支腳

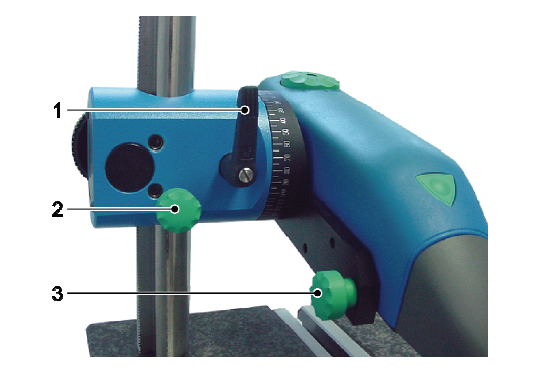

如果工件不能為直線進給裝置提供足夠的放置空間，就需要將進給裝置安裝至高度可調的測量支架上。首先固定住W20的適配器套件，使用搖轉桿（1）鎖住轉子的擺動單元，額外通過擰緊止動螺栓（2）防止轉子滑動。再將直線進給裝置固定在適配板上，將夾緊螺栓（3）穿過適配板并擰入定位孔中，然后擰緊。
在高度可調的測量支架上固定住W20
2、在圓柱形工件上測量
測量圓柱形工件時，建議與一個高度可調的測量支架貨W20測量工位一起使用直線進給裝置。在圓柱形工件上測量時不使用支架。如果工件能為直線進給裝置提供足夠的放置空間，則可直接將進給裝置置于工件上，必要時使用V型導軌支撐工件；如果工件不能為直線進給裝置提供足夠的放置空間，就要借助高度可調的測量支架可將直線進給裝置降低至工件上。

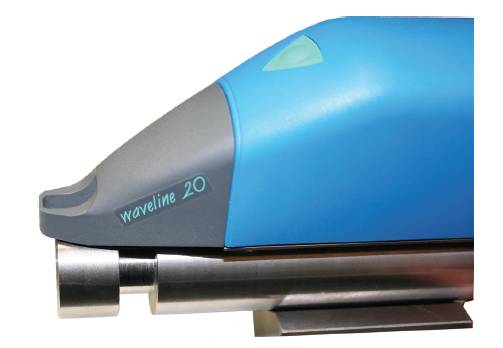

在圓柱工件上進行測量
3、冒頭測量
冒頭測量要特別注意：并非所有的探頭都適合冒頭測量，很有可能會損壞探頭！
測量具又相應長度和直徑的圓柱形工件時不使用支腳；
位置固定的工件或外徑非常大的圓柱形工件，可用手將直線進給裝置固定在需要測量的表面。
外徑≥60mm的圓柱形工件：需要考慮工件的重量，從而確保高度可調的測量支架的安全使用壽命；將直線進給裝置的上部朝下孤星在高度可調的測量支架上。

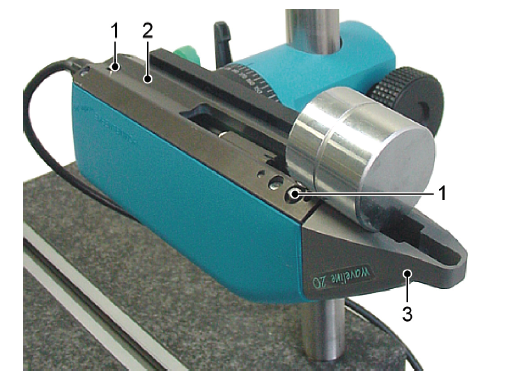

冒頭測量圓柱形工件
4、內孔測量

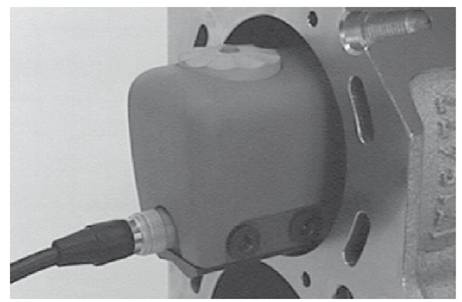

內孔測量時需要特別小心，探針有可能引起刺傷的危險！所以千萬不要接觸探針，尤其是在移除了探頭保護之后。直線進給裝置的操作取決于工件的外徑。當直徑≥80mm時：移除支腳，將直線進給裝置完全導入空中。當直徑＜80mm，≥50mm時：在高度可調的測量支架上固定直線進給裝置，僅將探頭和探頭保護導入孔中。
廣州法柯檢測設備有限公司是德國業納Jenoptik集團霍梅爾Hommel工業測量儀器國內授權一級代理商、華南地區戰略合作伙伴。
德國業納Jenoptik集團，其前身是東德國知名光學公司卡爾蔡司公司，東德國與西德國合并后，政府令其更名，于1991年確名業納Jenoptik公司。
德國業納Jenoptik集團工業測量儀器主要有德國霍梅爾HOMMEL高精度幾何計量儀器（表面粗糙度儀、輪廓測量儀、圓度/圓柱度測量儀等）、德國業納Jenoptik軸類件光學測量系統、德國OTTO 光學3D掃描測量系統等 品牌及產品線。
德國業納Jenoptik集團每年生產各類測量儀和測量機兩千多臺套，全球及國內的戴姆勒奔馳汽車、寶馬汽車、大眾汽車、通用汽車、福特汽車、PSA集團、雷諾汽車、東風汽車、長安汽車、吉利汽車、奇瑞汽車、菲亞特克萊斯勒汽車、長城汽車、上汽集團等幾乎所有汽車品牌的動力總成均有采用德國業納Jenoptik（霍梅爾HOMMEL）公司生產的在線、離線或計量室的檢測設備。
